Vamzdžių dydis - coliai/milimetrai. Vamzdžių išorės skersmuo



Vidinis vamzdžio skersmuo apskaičiuojamas Pvz. vamzdis 1¼ ", 42,4 - (2x3,25) = 35,9mm

Vamzdis Išorė, mm Sienelės storis,mm Svoris, m/kg
21,3 mm (½ ") 21.3 2.00 1.01
26,9 mm (¾ ") 26.9 2.65 1.65
33,7 mm (1 ") 33.7 3.25 2.51
42,4 mm (1¼ ") 42.4 3.25 3.14
48,3 mm (1½ ") 48.3 3.25 3.61
60,3 mm (2 ") 60.3 3.65 5.10

Nuolydžio kampo apskaičiavimas

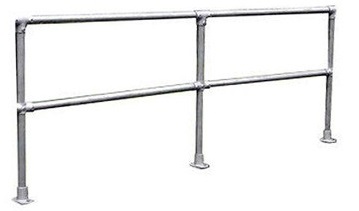

Keletas vamzdžių sujungimo variantų, naudojant veržiamas jungtis



Maksimalios galimos vamzdžių apkrovos.

Projektuojant svarbu atkreipti dėmesį į galimas nuolatines arba momentines konstrukcijos apkrovas. Taip pat reikia sekti, kad apkrova vienam sujungimo varžtui nebūtų didesnė kaip 900 kg.
